玻璃鋼冷卻塔
“冷卻塔” 是指可將水冷卻的一種裝置。水在其與流過的空氣進行熱交換、質交換，致使水溫下降。
開式冷卻塔是利用水和空氣的接觸，通過蒸發作用來散去工業上或制冷空調中產生的廢熱的一種設備。基本原理是：干燥（低焓值）的空氣經過風機的抽動后，自進風網處進入冷卻塔內；飽和蒸汽分壓力大的高溫水分子向壓力低的空氣流動，濕熱（高焓值）的水自播水系統灑入塔內。當水滴和空氣接觸時，一方面由于空氣與水接觸的直接傳熱，另一方面由于水蒸汽表面和空氣之間存在壓力差，在壓力的作用下產生蒸發現象，即通過與不飽和干空氣熱傳遞帶走水的顯熱，部分水蒸發將水中的潛熱帶走，從而達到給冷卻水降溫的目地。
閉式冷卻塔是利用水和盤管接觸，通過管壁熱傳遞換熱帶走盤管內冷卻工質的熱量達到冷卻目地。閉式冷卻塔中的循環水只在冷卻塔內部循環與空氣換熱冷卻再與盤管接觸帶走盤管內工質熱量，補水管適當補水，相比于開式冷卻塔，閉式冷卻塔最明顯的特征就是增加盤管，需要冷卻的液體工質在鋼質盤管內流動不與水直接接觸，通過管壁換熱。
一、玻璃鋼冷卻塔簡介
玻璃鋼冷卻塔（FRP cooling tower）設計氣象條件大氣壓力：P =99.4×103 kPa
干球溫度：θ =31.5℃
濕球溫度：τ =28℃（方形和普通型為27℃）
冷卻塔設計參數：
①標準型：進塔水溫37℃,出塔水溫32℃
②中溫型：進塔水溫43℃,出塔水溫33℃
③高溫型：進塔水溫60℃，出塔水溫35℃
④普通型：進塔水溫37℃，出塔水溫32℃
⑤大型塔：進塔水溫42℃，出塔水溫32℃工業中，使熱水冷卻的一種設備。水被輸送到塔內，使水和空氣之間進行熱交換，或熱、質交換，以達到降低水溫的目的。
二、冷卻塔分類
1、按通風方式分有自然通風冷卻塔、機械通風冷卻塔、混合通風冷卻塔。
2、按熱水和空氣的接觸方式分有濕式冷卻塔、干式冷卻塔、干濕式冷卻塔。
3、按熱水和空氣的流動方向分有逆流式冷卻塔、橫流（交流）式冷卻塔、混流式冷卻塔。
4、按用途分一般空調用冷卻塔、工業用冷卻塔、高溫型冷卻塔。
5、按噪聲級別分為普通型冷卻塔、低噪型冷卻塔、超低噪型冷卻塔、超靜音型冷卻塔。
6、其他如噴流式冷卻塔、無風機冷卻塔、雙曲線冷卻塔等。

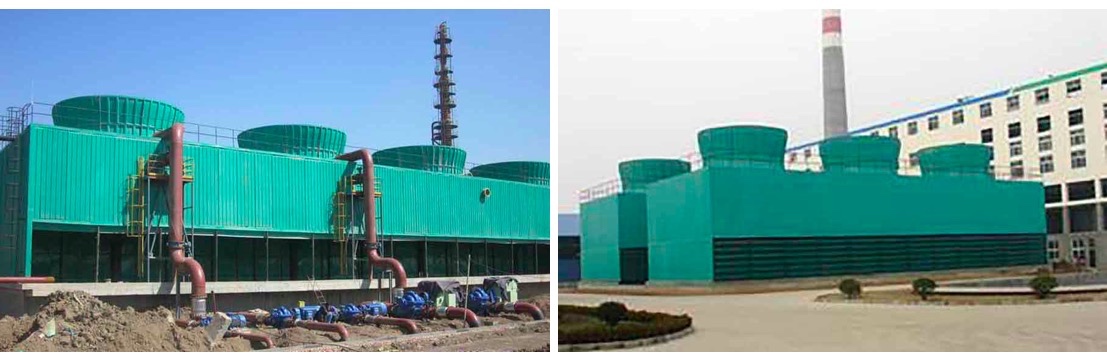

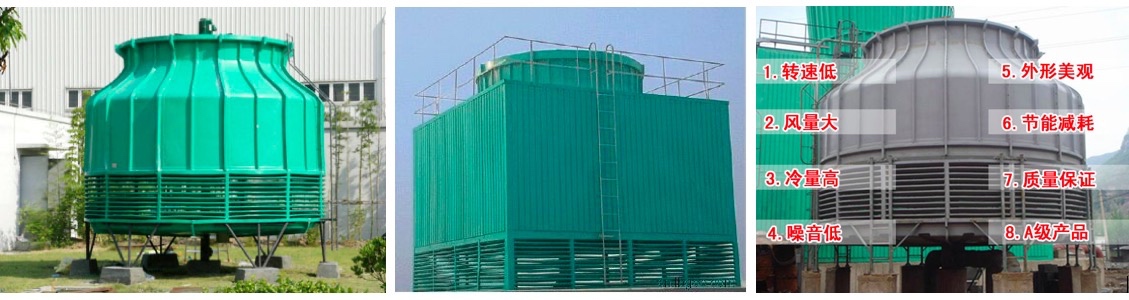

7、按玻璃鋼冷卻塔的外形分為圓型玻璃鋼冷卻塔和方型玻璃鋼冷卻塔。
三、冷去塔適用范圍
工業生產或制冷工藝過程中產生的廢熱，一般要用冷卻水來導走。冷卻塔的作用是將挾帶廢熱的冷卻水在塔內與空氣進行熱交換，使廢熱傳輸給空氣并散入大氣中。例如：火電廠內，鍋爐將水加熱成高溫高壓蒸汽，推動汽輪機做功使發電機發電，經汽輪機作功后的廢汽排入冷凝器，與冷卻水進行熱交換凝結成水，再用水泵打回鍋爐循環使用。這一過程中乏汽的廢熱傳給了冷卻水，使水溫度升高，挾帶廢熱的冷卻水，在冷卻塔中將熱量傳遞給空氣，從風筒處排入大氣環境中。冷卻塔應用范圍：主要應用于空調冷卻系統、冷凍系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻等領域，應用最多的為空調冷卻、冷凍、塑膠化工行業。
四、結構形式
玻璃鋼冷卻塔由冷卻塔體、風機組件、電機組件、深水盤、濺水裝置、布水裝置、管道系統、支架、供貨零部件間的連接緊固件、密封墊片及所有必需的零件和材料組成。
①所有塔體鋼架結構由上海交通大學力學系經過靜力校核，能耐里氏8級地震，12級臺風襲擊。整塔結構非常穩固，鋼架構件均經鍍鋅和防腐油漆雙重處理，具有良好的耐腐蝕性能。塔內構件也可根據不同水質或用戶要求配置非金屬件與不銹鋼件。
②電機、風機選用國內最有影響的專用廠家生產的產品。電機為冷卻塔專用戶外型電機，防護等級IP54，絕緣等級F級，各項性能均符合國際電工委IEC標準，并可根據用戶要求配置雙速或三速電機，以利不同氣候狀態下節能。風機為玻璃鋼機翼型風機，具有氣動性能好，風量大、效率高、噪聲低、使用可靠、運轉平穩等優點。
③散熱填料采用高效改性PVC材質。片型經西安熱工所、北京水科院測試，具有氣流阻力小、比表面積大、親水性好、散熱系數大等優點，且不易堵塞、清洗方便、強度高、阻燃性能好、耐老化等工藝特點。
④塔體、風筒采用FRP制作，表面敷有膠衣樹脂，具有鮮艷光潔、耐腐蝕、抗紫外線等優點。膠衣采用外資企業產品，顏色可由用戶自行選定。風筒采用最新的速度回轉型風筒，具有動能回收率高、強度大、抗風雪荷大等優點。
⑤采用國內最先進的波160-45型收水器，收水效率高達99.99%以上，片材材料為PVC為FRP。
⑥引用國際先進技術一次注塑成型的ABS噴嘴，具有供水壓力低，布水均勻、不堵塞、無中空現象等優點。
五、冷卻塔的作用
冷卻塔的作用是將挾帶廢熱的冷卻水在塔內與空氣進行熱交換，使廢熱傳輸給空氣并散人大氣。
1.火力發電廠一般都有冷卻塔。水經加熱后，產生高壓氣體推動汽輪機發電，而剩余的氣體需冷卻。
2.中央空調也有冷卻塔作用是起到冷卻循環液的作用。3.還有專業生產玻璃鋼冷卻塔,俗稱冷卻水塔、冷水塔、涼水塔、玻璃鋼塔、水塔等，主要有方形,圓形,橫流式,逆流式,無填料噴霧式系列冷卻塔。
自動旋轉霧化式冷卻塔與傳統填料式冷卻塔相比較還具有以下不可比擬的優點：
1、由于無填料，塔內基本處于空心狀態，風機阻力小、噪音低。
2、采用專利技術生產的高效率收水器，有效的減少了漂水，節水效果明顯。
3、塔體采用流線型設計，風扇與風筒配合間隙小，產生風量大、風速快，冷卻效果好。
4、自動旋轉霧化器采用高分子耐磨材料制造，耐腐蝕、使用壽命長。
5、采用模塊化設計，便于運輸、安裝、調試。
6、無堵塞、無維修、運行穩定可靠。徹底消除了填料塔因循環水中的雜質堵塞填料和填料老化、變形、脆裂、布水噴頭堵塞及沖落、填料碎片堵塞管道、泵和換熱器等一系列影響塔和工藝系統設備性能的現象。徹底消除了頻繁清洗、更換填料和布水噴頭的麻煩。
六、冷卻塔冷卻機理
1、冷卻塔冷卻效果取決于三個要素：
①冷空氣量與冷卻水量的比值（氣水比）:
WGFB塔由于填料取消后使冷卻塔的系統阻力-風機的全壓值降至填料塔的50%，塔阻力降低，軸流風機風量增至填料塔的120%，相同冷卻水量時，氣水比增大20%，實踐證明WGFB塔氣水比為900：1，填料塔為700：1（體積比）。
②冷卻介質（冷空氣）和被冷卻介質（水）接觸的比表面積:
WGFB塔采用GFN高效低壓霧化裝置，在較低的壓力（霧化裝置工作壓力僅為0.03-0.035Mpa，進水總管零平面處壓力0.08-0.15Mpa）下，將水噴射成0.5~1mm微小霧滴，比水被填料分散成的膜狀比表面積大5%，能連續快速地更新傳熱傳質表面積，迅速將霧化流的潛熱帶走。
③冷卻時間（空氣和水的接觸時間）：
WGFB 塔采用上噴式,將霧化裝置合理分布安裝在進風道上方,使水的霧粒在塔內有順流和逆流兩個過程，部分霧粒在塔內噴霧段上部呈懸浮狀態,因此水在塔內的停留時間大大延長,充分保證了冷空氣和水的熱交換時間。
WGFB塔的設計構思正是基于以上三個要素并摒棄傳統填料塔的不足而使用的冷卻效果、工作可靠程度趨于理想化。
2、WGFB-無填料噴霧塔的優點：
①阻力小、冷卻溫差大、逼近度小：
由于WGFB塔的冷卻元件（高效低壓離心霧化裝置）將水噴射成0.5mm微小霧滴，其比表面積遠大于水被填料分散成膜狀的比表面積，氣水傳熱表面積大，且布水均勻，避免了填料老化變形及堵塞而產生的死區、溝流等導致冷卻點溫度分布不均勻現象，冷卻效果明顯優于填料塔
②運行費用低，節能效果顯著：
GFN低壓霧化裝置工作壓力僅為0.035MPa，比水壓自轉式霧化裝置工作壓力0.2MPa低0.17MPa，配套水泵功率大大降低。WGFB塔系統阻力為填料塔的1/2左右，在冷卻水量、風機相同時，配套電機功率降至填料塔的60%，節能效果顯著，加之消除了清洗更換填料和布水噴頭的費用，運行費用大大降低。
③WGFB塔由于取消了填料，塔的系統阻力降至原來的1/2:
WGFB塔由于取消了填料，塔的系統阻力降至原來的1/2，在風機相同的情況下，由風機特性曲線可知，風量增至原來的1.2倍。氣水比也增至原來的1.2倍，因此冷卻溫差較填料塔大2℃。
③WGFB塔噴霧霧粒均勻、無堵塞、無維修、運行穩定可靠：
WGFB塔克服了填料塔填料老化、變形脆裂和布水噴頭堵塞及沖落、填料脆片堵塞管道、泵和換熱器等一系列影響塔和工藝系統設備性能的現象。其壽命較填料塔延長叁年以上。
④冷卻水量大：
即在同風機同溫差下，塔系統阻力減小，風量增大，冷卻水量比填料塔提高20%。
⑤嗓音小，比填料塔低6dB：
由于風機靜壓值降低，使冷卻塔的噪音比填料塔低6dB。根據空氣動力學原理，風機噪聲 L=101gQ?;;P2+△LA 式中：L 風機噪聲（dB）／Q 風量(M3/H)／P 風壓(MMH2O)／△LA比噪聲常數 從上述公式中看出，風機噪聲的大小與風壓的平方的對數值成正比，風壓越高，噪聲越大；反之，風壓越低，噪聲則越小。經計算，當風量不變，風機的壓力由13mmH2O降低至7.5mmH2O時，風機的噪聲將降低6dB，因此，由于WGFB型無填料噴霧冷卻系統的壓力降低，其配套使用的風機的噪聲也會降低，因此，整個冷卻系統的噪聲較填料塔低。
⑥無飛水現象，具有良好的環保效益：
由于WGFB塔采用我所研制的專用收水器防止飛水現象的發生，避免了水損失，同時也避免了冷卻水中藥劑的損失，節約水資源，且保護了生態環境。
七、選型及參數
1、代碼意義：
G —工業型、 B—玻璃鋼、N—逆流式、L —冷卻塔 500T—水量。
2、設計參數：
空氣濕球溫度τ =28℃、進水溫t 1 =43℃、出水溫t 2 =33℃。
3、結構特點：
工業型即中高溫冷卻塔，水溫降一盤為 10 ～ 25 ℃。該型增加了塔體直徑、風量風壓、功率、填料高度等一系列措施。它知合于水溫降較高的工業用水的冷卻。
4、選型使用：
①選用時須知水量 Q 、進水溫度 t 1 、出水溫度 t 2 及設計濕球溫度 t ，根據熱力性能曲線確定型號。
②就材料的耐寒性而言，能適用于 -50 ℃的地區，但是對于最冷月平均氣溫低于 -10 ℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。
③循環水渾度不大于 50 毫克 / 升，短期不大于 100 毫克 / 升，不宜含有油污和機械性雜質，必要時采取來藻及水質穩定措施。
④小于 125 型的冷卻塔，外面連接的進出水管與冷卻塔連接處應設支座，防止過多的重量壓在塔壁上。
⑤布水管按名義流量開孔，如實際水量與名義流量相差 15 ％以上，訂貨時說明，由制造廠改變開孔尺寸。塔的進水管水壓大約 2 米到 5米水柱。設計時不要壓力過高，否則流量過大會飄水。
⑥本產品適用于水溫不超過 60 ℃，如超過 60 ℃的，訂貨時提出，本廠在選材上加以解決。如需阻燃型冷卻塔，訂貨時須說明，本廠可以滿足要求。

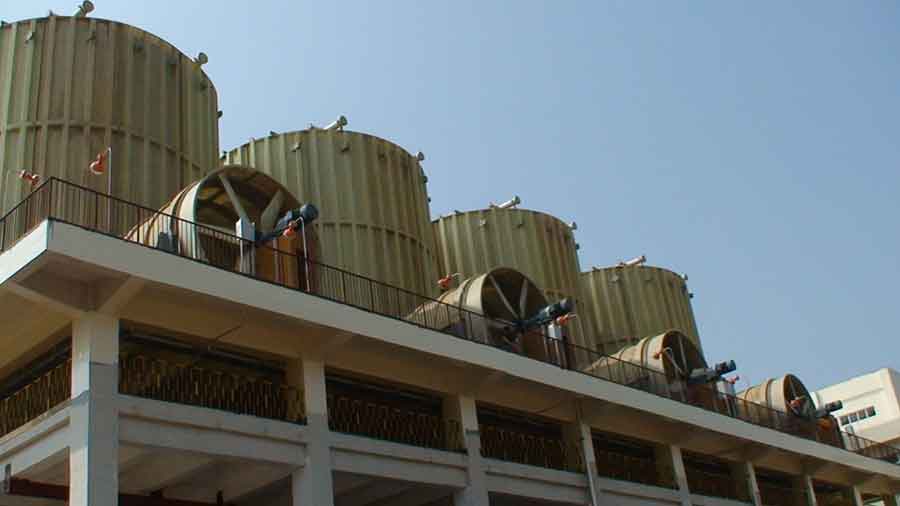

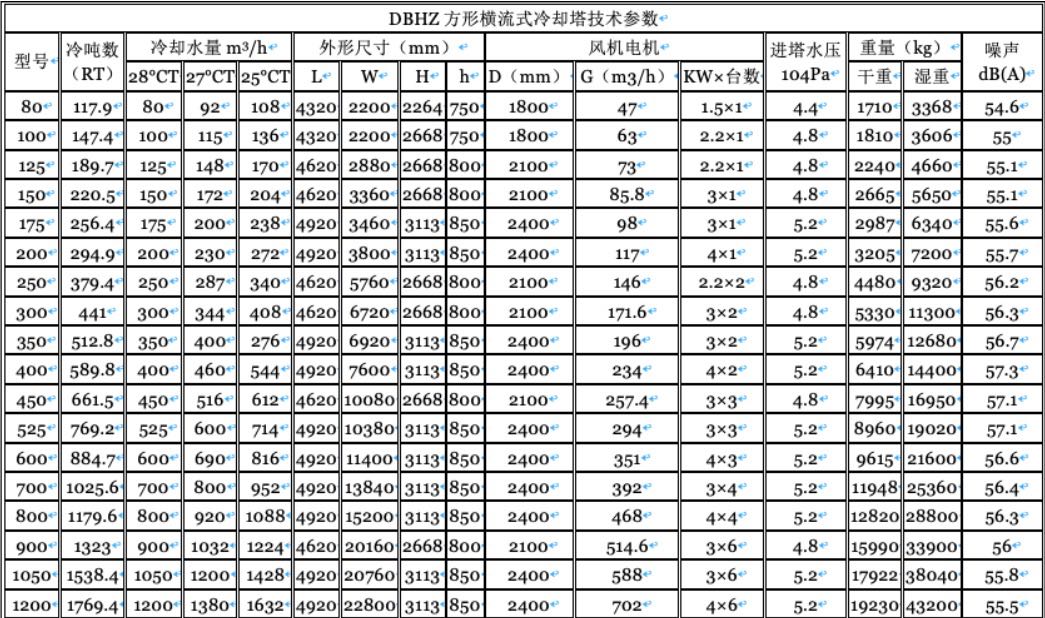

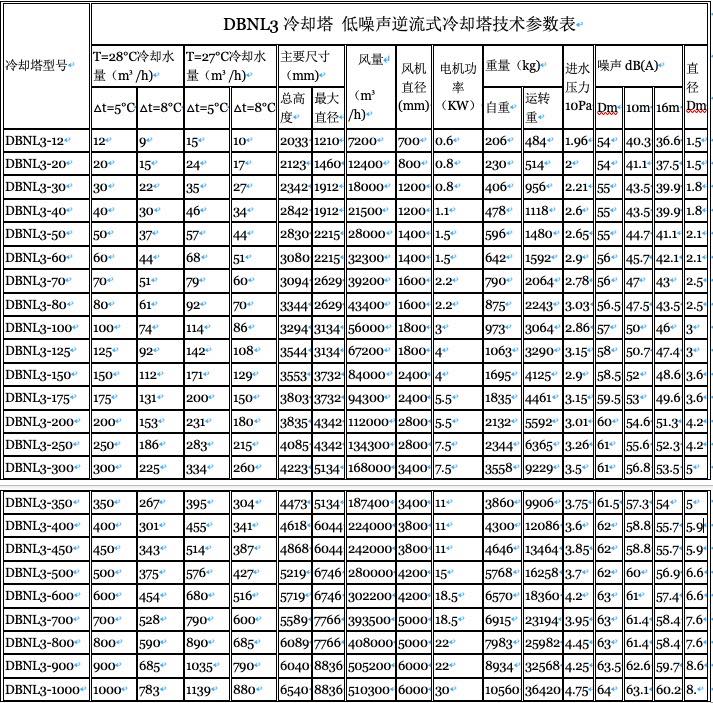

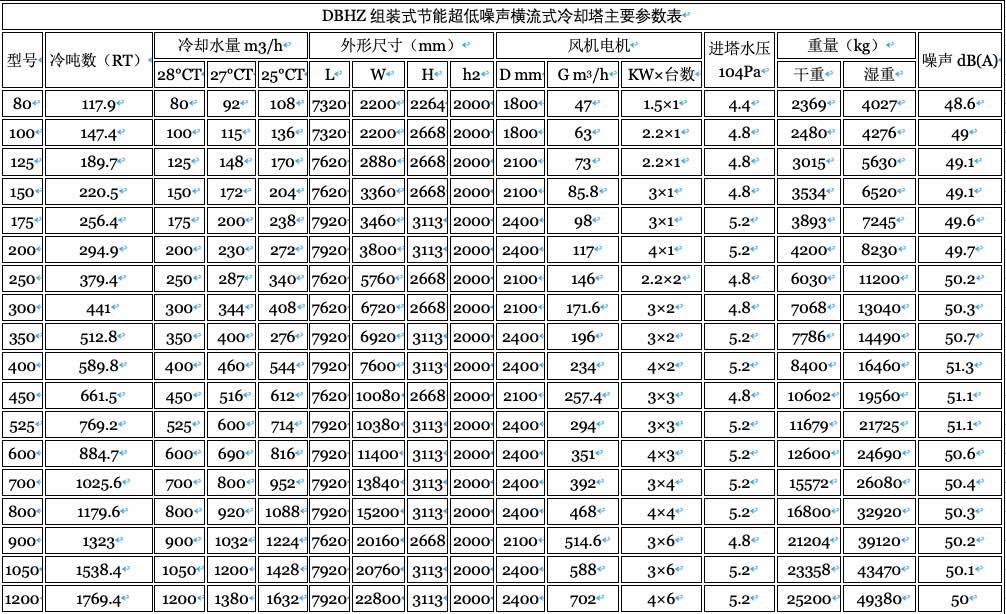

5、技術參數
技術參數說明：
●各濕球溫度（T)的冷卻水量都是以進水溫度t1=37℃,出水溫度t2=32℃,水溫降△t=5℃的工況，其冷噸數以27℃（T）1RT=3900kkal/h折算的。
●進塔水壓以基座底面為準，其水壓相當于進入配水箱接口的自由水壓1.53Pa，即等于1.5米水頭。
●噪聲以遮聲板外塔的當量直徑遠，不計遮聲面積，距地面1.5米高的dB(A)值。
